Описание

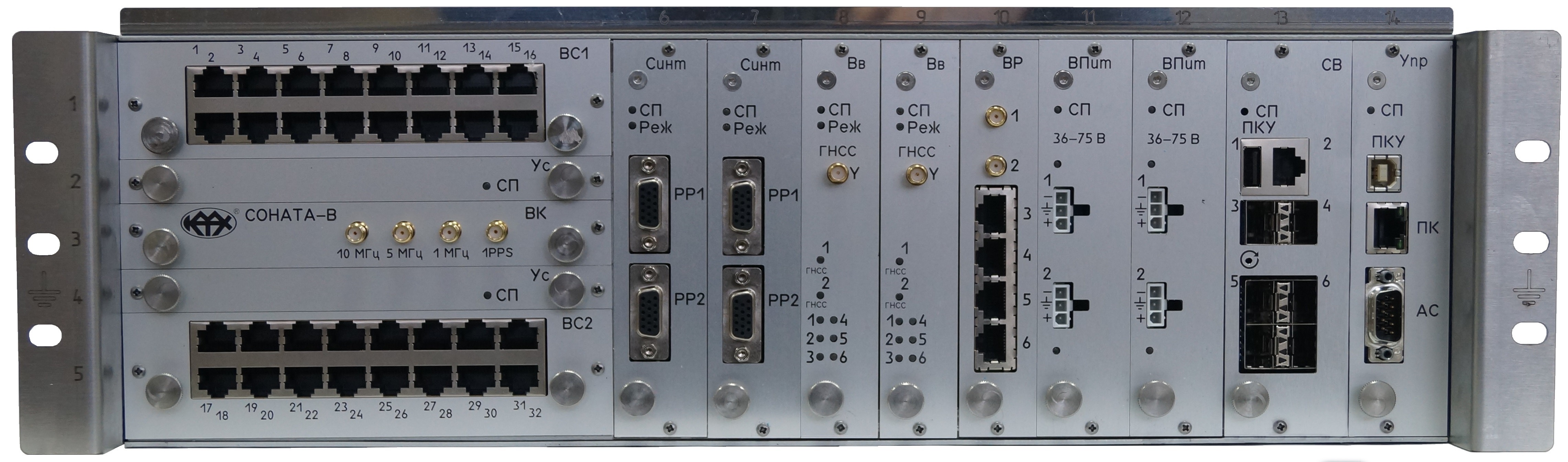

Аппаратура СОНАТА-В предназначена для использования на сетях тактовой сетевой синхронизации (ТСС) в качестве улучшенного первичного сервера времени (ePRTC ITU-T G.8272.1) с дополнительной функцией вторичного задающего генератора (ВЗГ) или составного элемента первичного задающего генератора (ПЭГ). В ее состав также входят первичные эталонные часы, обеспечивающие независимую от глобальных навигационных спутниковых систем (ГНСС) временную и фазовую синхронизацию телекоммуникационного оборудования по протоколам NTP и РТР. СОНАТА-В выполнена в корпусе ЗU стандарта 19".

СОНАТА-В соответствует требованиям Приказа Министерства информационных технологий и связи РФ от 7 декабря 2006 г. N 161, рекомендациям ITU-T G.812, IEEE 1588v2, ITU-T G.8272.1 и обеспечивает тактовую, временную и фазовую синхронизацию телекоммуникационного оборудования разных поколений, использующего такие технологии как SDH, SyncE, SDN, TSN, LTE-A, 5G и другие.

ВХОДНЫЕ СИНХРОСИГНАЛЫ:

• сигналы 2048 кГц / 2048 кбит/с;
• сигналы с частотой 5 и 1 О МГц;
• сигнал SyncE;
• сигнал 1 PPS, от внешнего источника или от одного из двух встроенных приемников-синхронизаторов ГЛОНАСС.

При повреждении или ухудшении параметров всех входных синхросигналов СОНАТА-В запоминает сведения о частоте перехода и включает режим хранения частоты.

• сигналы с частотой 2048 кГц;
• сигналы с частотой 5 и 1 О МГц;
• сигнал SyncE;
• сигнал 1 PPS.

СОНАТА-В имеет 32 симметричных порта для выходных синхросигналов 2048 кГц/ 2048 кбит/с, тип сигнала задается в меню установки параметров. В состав аппаратуры СОНАТА-В входит блок сервера времени (СВ), работающего по протоколам NTP и РТР. Встроенные часы СВ синхронизируются от приемников-синхронизаторов ГЛОНАСС или от внешнего РТР сервера, а высокая точность хода обеспечивается высокостабильным внутренним генератором аппаратуры СОНАТА-В, синхронизируемом от сигналов генераторов высшего иерархического уровня.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• дрейф фазы в режиме захвата не более 5 нс во всем диапазоне интервала наблюдения;
• дрейф фазы в режиме удержания< 3 нс за интервал наблюдения 100 с, и< 1 мкс за интервал наблюдения 24 часа;
• непостоянство фазы при переключении с основного источника синхронизации на резервный и наоборот не более 5 нс;
• непостоянство фазы при переключении с основного комплекта на резервный и обратно не более 5 нс;
• полоса захвата >±2xl0^-8;
• дрейф фазы в режиме захвата не более 5 нс.

ОСНОВНЫЕ ФУНКЦИИ:

• тактовая сетевая синхронизация, рекомендации ITU-T G.812 и G.811.1;
• улучшенные первичные эталонные часы (ePRTC) класс А и класс В, рекомендация ITU G.8272.1;
• поддержка GrandMaster , рекомен дация 1 ЕЕЕ 1588v2 РТР;
• возможность перераспределения нагрузки между портами;
• резервирование всех основных модулей с возможностью горячей замены;
• наличие выходов 1, 5, 1О МГц и 1 PPS;
• режим РТР «grandmaster», «slave» и «boundary»;
• поддержка до 2048 РТР клиентов;
• поддержка профилей РТР, рекомендации ITU-T G.8275.1, G.8275.2, G.8265.1;
• поддержка версий NTP 3.0, 4.0;
• поддержка SyncE.

Аппаратура СОНАТА-В разработана и производится в России, в ее составе нет заимствованных зарубежных программных и аппаратных модулей. В случаях применения аппаратуры в сетях связи специального назначения, может быть проведена оценка соответствия изделия установленному заказчиком для конкретной сети связи уровню доверия, а также доработка из делия по требованиям устанавливаемого профиля защиты.

Аппаратура СОНАТА-В разработана в рамках реализации инновационного проекта при финансовой поддержке  Федерального государственного бюджетного учреждения «Фонд содействия развитию малых форм предприятий в научно-технической сфере» (Фонд содействия инновациям, https://fasie.ru/ )  и производится в России.
