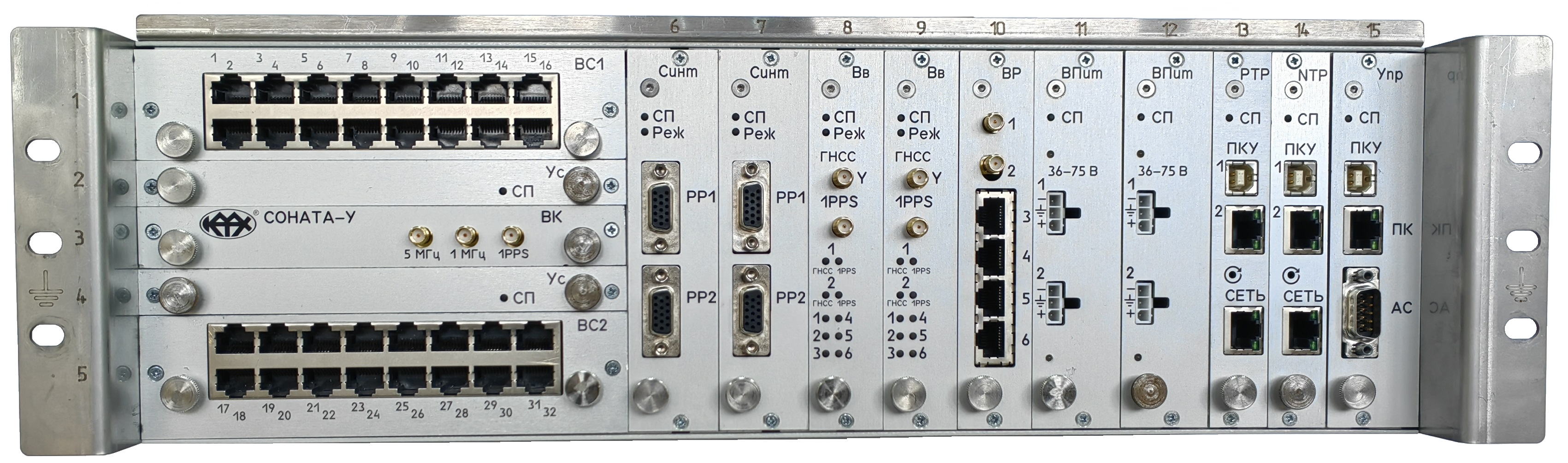

СОНАТА-У

Аппаратура предназначена для использования на сетях тактовой сетевой синхронизации (ТСС) в качестве вторичного задающего генератора (ВЗГ), местного задающего генератора (МЗГ) или составного элемента первичного задающего генератора (ПЭГ). СОНАТА-У соответствует требованиям Приказа Министерства информационных технологий и связи РФ от 7 декабря 2006 г. N 161, рекомендациям ITU-T G.812, IEEE 1588v2, ITU-T G.8272 и обеспечивает тактовую, временную и фазовую синхронизацию телекоммуникационного оборудования разных поколений, использующего такие технологии какSDН.
Входящие в ее состав два сервера времени (NTP и РТР), синхронизируются от глобальных навигационных спутниковых систем (ГНСС), и обеспечивают временную и фазовую синхронизацию телекоммуникационного оборудования по протоколам NTP и РТР соответственно. СОНАТА-У выполнена в корпусе ЗU стандарта 19".

ВХОДНЫЕ СИНХРОСИГНАЛЫ:

сигналы 2048 кГц / 2048 кбит/с;
1 PPS, от внешнего источника или от одного из двух встроенных приемников-синхронизаторов ГЛОНАСС.

При повреждении или ухудшении параметров всех входных синхросигналов СОНАТА-У запоминает сведения о частоте перехода и включает режим хранения частоты.

сигналы с частотой 2048 кГц;
сигналы с частотой 1, 5 и 1 О МГц;
сигнал 1 PPS.

СОНАТА-У имеет 32 симметричных порта для выходных синхросигналов 2048 кГц / 2048 кбит/с, тип сигнала задается в меню установки параметров. Встроенные часы входящих в состав блоков серверов времени NTP и РТР синхронизируются от приемников-синхронизаторов ГЛОНАСС, а высокая точность хода обеспечивается высокостабильным внутренним генератором аппаратуры СОНАТА-У, синхронизируемом от сигналов генераторов высшего иерархического уровня.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

дрейф фазы в режиме захвата не более 5 нс во всем диапазоне интервала наблюдения;
дрейф фазы в режиме удержания < 3 нс за интервал наблюдения 100 с, и < 1 мкс за интервал наблюдения 24 часа;
непостоянство фазы при переключении с основного источника синхронизации на резервный;
полоса захвата >±2 x 10^-8;
дрейф фазы в режиме захвата не более 5 нс.

При работе с опорным генератором:

скорость старения < 5 x 10^-10 отн. ед./в день;
старение после одного года работы < 5 x 10^-9 отн. ед./в день;
старение после 10 лет работы < 1 x10^-8 отн. ед.

ОСНОВНЫЕ ФУНКЦИИ:

тактовая сетевая синхронизация рекомендации ITU-T G.812 и G.811.1;
наличие в составе аппаратуры серверов РТР и NTP (выходы 1 G Ethernet, 512 клиентов);
функционал «grandmaster» и «slave» для профилей G.8275.1, G.8275.2, G.8265.1 и SyncE;
поддержка версии NTP 3.0;
возможность расширения до 160 портов 2048 кГц / 2048 кбит/с, путем применения устройства СОНАТА-Д;
резервирование всех основных модулей с возможностью горячей замены;
наличие выходов 1, 5, 10 МГц и 1 PPS.

Аппаратура СОНАТА-У разработана и производится в России, в ее составе нет заимствованных зарубежных программных и аппаратных модулей. В случаях применения аппаратуры в сетях связи специального назначения, может быть проведена оценка соответствия изделия установленному заказчиком для конкретной сети связи уровню доверия, а также доработка изделия по требованиям устанавливаемого профиля защиты.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Размеры ETSl19"3U;
Вес 5кг.

Входы:

4 симметричных 2048 кГц / 2048 кбит/с;
2 коаксиальных 2048 кГц / 2048 кбит/с;
2 коаксиальных для синхросигнала 1 PPS;
2 антенных входа ГНСС.

Выходы:

32 симметричных 2048 кГц / 2048 кбит/с(с модулями расширения до 160);
по одному коаксиальному - 1 /5/10 МГц;
1 коаксиальный для синхросигнала 1 PPS.

Система управления (СУ) многофункциональной платформой тактовой сетевой синхронизации ТСС СОНАТА

СУ СОНАТА предназначена для контроля и управления оборудованием ТСС СОНАТА-У, СОНАТА-Д, СОНАТА-Э и СОНАТА-Ц.

Обобщенная структура пользовательского интерфейса

Функциональные области, охватываемые СУ:

управление обработкой неисправностей;
управление качеством формирования и передачи синхросигналов;
управление конфигурацией;
управление безопасностью.

В области управления обработкой неисправностей СУ выполняет следующие функции:

обнаружение и локализация неисправностей;
индикация неисправностей входного сигнала;
ведения электронного журнала истории событий и аварий с указанием: источника события (платы, входа, ввода питания и др., типа события, времени возникновения события);
маскирование событий и настройка категорий событий;
оповещение об аварийных событиях;
гибкие возможности по фильтрации и сортировке событий в электронном журнале;
резервное копирование и архивирование данных.

В области управления качеством формирования и передачи синхросигналов СУ выполняет следующие функции:

получение и обработка данных с результатами измерений временных отклонений синхросигналов с целью вычисления максимальной относительной ошибки временного интервала (МООВИ) и девиации временного интервала (ДВИ) по каждому из каналов;
контроля параметров входных сигналов и сравнение их с устанавливаемыми масками;
вывода результатов измерений и расчетов (МООВИ, ДВИ и др.) в графическом и табличном видах;
анализа результатов измерений.

В области управления конфигурацией СУ выполняет следующие функции:

получение инвентарной информации с плат (версий и дат прошивок, заводских номеров);
для плат: ввод в эксплуатацию / вывод из эксплуатации;
для входных сигналов: выбора канала, установки приоритетов, установки типа входного сигнала, установки уровня допустимого качества входного сигнала, включение/отключение входов;
для выходных сигналов: установки резервирования выходного сигнала, включения (выключения) выходного сигнала, установки уровня качества в формируемом сигнале 2 048 кбит/с;
в части управления: ведение нормативно-справочной информации, обеспечение Web-интерфейса для управления МП ТСС, интерактивное визуальное отображение структуры МП ТСС с отображением технического состояния плат, входных и выходных интерфейсов, управления режимами работы и конфигурацией плат NTP и PTP.

В области управления безопасностью СУ выполняет следующие функции:

введения классов (ролей) пользователей: с разрешением только на просмотр, с разрешением на просмотр и конфигурирование, с разрешением на просмотр, конфигурирование и управление пользователями;
возможность создания произвольного количества ролей с любым сочетанием полномочий;
гибкие возможности по блокировке пользователей: по количеству неудачных попыток, по периоду неактивности, на срок и др.;
возможность задания политики паролей – допустимые символы и пр.;
ведения групп пользователей;
введения паролей и идентификаторов для пользователей.

Стоимость и лицензирование

Скачать и использовать ПО Вы можете бесплатно.

Скачивая программное обеспечение ПУ Вы соглашаетесь с Лицензионным соглашением.

Лицензионное соглашение
