Описание
Прибор внесен в государственный реестр средств измерений, предназначен для контроля и диагностики параметров качества современных систем связи на основе технологии IP и проверки качества обслуживания абонентов. Контроль параметров транспортных потоков сетей Ethernet, FastEthernet и GigabitEthernet проводится в соответствии с нормативными документами телекоммуникационной отрасли Российской Федерации и международными рекомендациями RFC-2544, RFC-3393 и У.1564.
ВОЗМОЖНОСТИ ТЕСТИРОВАНИЯ
Тестер-анализатор МАКС-ЕМ является идеальным решением для тестирования и проверки элементов и услуг сетей Ethernet. Прибор выполнен в легком и компактном корпусе, обладающем высокой прочностью и надежностью, а также дающем значительную мобильность его использования. Он оптимизирован для полевых условий и имеет удобный, интуитивно понятный пользовательский интерфейс.
С помощью МАКС-ЕМ можно проводить тесты как с настройками, предустановленными в соответствии с рекомендованными значениями, так и гибко сконфигурированными под определенные условия. Наличие двух измерительных портов позволяет подключиться сразу к двум интерфейсам и измерять параметры оборудования при передаче данных с порта на порт. Также может быть сконфигурирована схема тестирования канала до удаленного узла сети с установкой шлейфа за ним.
Наличие двух измерительных портов позволяет подключиться сразу к двум интерфейсам и измерять параметры оборудования при передаче данных с порта на порт. Также может быть сконфигурирована схема тестирования канала до удаленного узла сети с установкой шлейфа за ним.
ОСНОВНЫЕ ФУНКЦИИ:
- параллельное тестирование двух интерфейсов Ethernet/GigabitEthernet;
- одновременная генерация нескольких потоков с разными настройками полей канального и сетевого уровня;
- генерация/анализ трафика на канальном, сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой МАС-адресов и IР-адресов источника и получателя, и иных полей пакетов;
- контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute) «DNS»;
- организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей МАС, 1 Р и других;
- фильтрация трафика на канальном и сетевом уровнях;
- поддержка протокола эксплуатации администрирования и обслуживания "ОАМ" по Ethernet с возможностью удаленного включение шлейфа;
- диагностика неисправностей медного кабеля;
- поддержка протокола разрешения адресов «ARP»;
- поддержка протокола динамической конфигурации узла «DHCP»;
- удаленное управление, локальное или по сети;
- измерения пакетного джиттера;
- поддержка мультипротокольной коммутации по меткам «MPLS»;
- измерение вариации задержки пакетов в соответствии с рекомендацией RFC-3393 «PDV»;
- измерение коэффициента битовых ошибок «BER»· , • поддержка русского и английского интерфейса меню прибора и программы удаленного управления;
- диагностика неисправностей медного кабеля;
- тестирование прохождения трафика для симметричных и асимметричных каналов;
- оценка входной и выходной мощности оптического интерфейса;
- многопоточное тестирование;
- тестирование ассиметричных каналов (с возможностью измерить односторонние параметры: пропусканя способность, потери пакетов и пакетный джиттер);
- хранение настроек и результатов измерений во внутренней памяти прибора.
Характеристики
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:
Интерфейсы:
- два порта 10/100/1 ООО Мбит/с разъемами RJ45;
- два порта 1 ООО Мбит/с гнездами для установки SFP;
- один порт USB для управления от ПК;
- один порт для удаленного управления 10/100 BASE-T с разъемом RJ45;
- цветной графический жидкокристаллический индикатор с разрешением 32Ох240 пикселей, с регулируемой яркостью подсветки обеспечивающей возможность работы при ярком солнечном свете;
- пленочная клавиатура.
Питание:
- от сети с напряжением 220 - 230 В и частотой 50 - 60 Гц через сетевой адаптер;
- от шести аккумуляторов АА, время автономной работы не менее 6 часов;
- тип аккумулятора NiMH;
- время заряда аккумуляторов не более 12 ч.
Предельные условия эксплуатации:
- температура от +5°С до +40°С;
- влажность до 90% при температуре +25°С;
- атмосферное давление от 450 мм.рт.ст. до 795 мм.рт.ст.
Массогабаритные характеристики:
- вес 0,6 кг;
- габариты 196×100×40 мм.

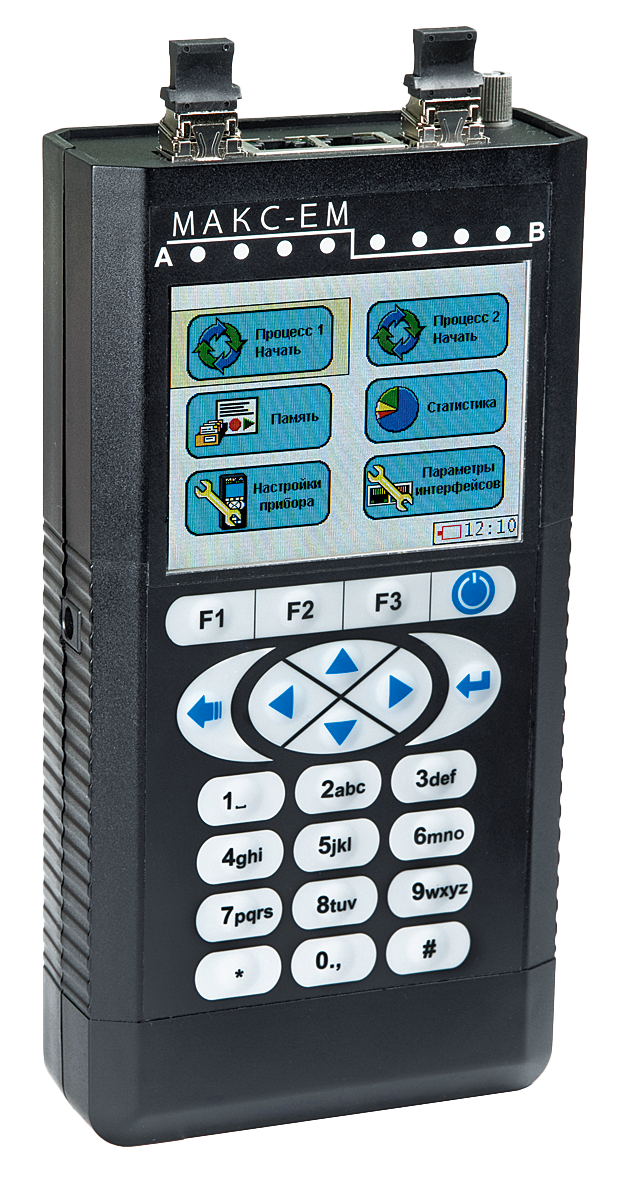

Фото
Аксессуары
Прибор МАКС-EM может поставляться со следующими аксессуарами:
Диагностический переходник ДП1
Диагностический переходник ДП1 необходим для проведения первичной и периодической поверки прибора МАКС-ЕМ.
Соответствие ножек переходника представлено в таблице:
| Ножка X1 RJ12 | Назначение |
|---|---|
| 1,6 | корпус |
| 2 | X5 |
| 3 | X4 |
| 4 | X3 |
| 5 | X2 |
Оптические SFP-модули с длиной волны 850, 1310, или 1550 нм
Оптические патчкорды
Устройство заворота трафика Макс-ЕМВ
Устройство МАКС-ЕМВ предназначено для использования при техническом обслуживании проведении ремонтных работ на сетях Ethernet, Fast Ethernet и Gigabit Ethernet. МАКС-ЕМВ может функционировать в базовом варианте Шлейф либо в расширенном варианте Анализатор, при этом работать как совместно с тестером-анализатором МАКС-ЕМ в качестве устройства заворота трафика, так и отдельно в качестве самостоятельного тестера сетей Ethernet. Управление и отображение результатов измерений осуществляются при помощи персонального компьютера, подключенного к нему через порт USB или Ethernet. Самостоятельно в качестве анализатора его целесообразно применять как более дешевое решение в тех случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей. Устройство может запитываться как от внешнего блока питания, так через дополнительный Ethernet порт RJ-45 по PoE.
Документация
Для приборов до серийного номера 0465:
Программное обеспечение вер.1.17f
Для приборов начиная с серийного номера 0465:
Программное обеспечение вер.2.1
